برش بتن
در بسیاری از پروژه ها نیاز به برش بتن بوجود هست که برای برش بتن روش های متفاوتی استفاده می شود. در این نوشته به انواع روش های برش بتن اشاره خواهیم کرد.
(Cutter machines) برش بتن با استفاده از کاتر کفبُر
از روش های متداول برش بتن استفاده از دستگاه كف بر يا كاتر است. دستگاه های كاتر به صورت هیدرولیکی، برقي و ديزلي کار می کنند. اساس کار کارترها به این صورت است که با استفاده از ديسك های الماسه - در سايز های مختلف – شیارهایی در جان بتن ايجاد مي گردد. عمق این شیارها به اندازه ی الماسه بستگی دارد و ممکن است به 50 سانتیمتر هم برسد. شیارهای ایجاد شده به صورت خطوط كاملا مستقيم هستند. از موارد کاربرد کاتر می توان به برداشت قسمت های خراب كف خيابان و پیاده رو، ايجاد راهرو برای عبور آب و تاسيسات در كف های بتنی، برداشت كامل كف های بتنی، باز كردن حفره های عميق و ... اشاره کرد. دقت برش بتن با استفاده از کاتر بالا بوده و صفحه برش کاملا صاف و یکدست می باشد.
برش بتن با استفاده از دیواربُر
(Wall Sawing machines)
دستگاه های عمودبُر بر روی ديوار و سطوح عمودی نصب شده و عمل برش صورت می گیرد. با توجه به اینکه در این روش، برش به صورت تيغه اي انجام می شود دقت کار بالا بوده و محل برش کاملا صاف مي باشد. تیغه های برش اندازه های مختلفی دارند لذا با تغيير قطر این تيغه ها، می توان برش هاي با ابعاد طولی و عرضی مختلف را انجام داد.
جهت اجرای هرگونه عملیات برش بتون و کر گیری با ما تماس بگیرید:
برش بتن با استفاده از سیم الماسه
(Wire Sawing machines)

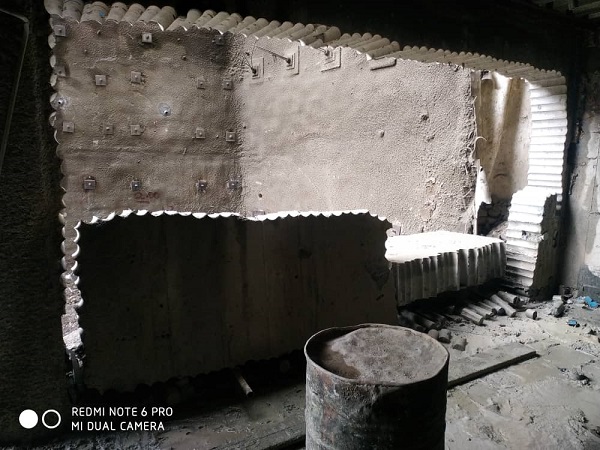

از جديدترين و پرکاربردترین روش هاي برش بتن – مخصوصا بتن مسلح - استفاده از سیم الماسه یا همان برش سیمی است. این روش بیشتر در قطعات بتنی بزرگ و حجیم به کار می رود. این روش ابتدا در صنعت معدن استفاده می شد. برش در این روش توسط سیمی كه از یك طرف به دور بتن و از طرف دیگر به دستگاه برش وصل می باشد صورت می گیرد. بدیهی است که طول سیم به ابعاد بتن بستگی دارد.
برش بتن با استفاده از دستگاه اسپیلتر
دستگاه تخریب اسپیلتر که بسیار پرقدرت می باشد نیروی بسیار زیادی به سنگ و بتن وارد می کند و باعث فروپاشی آن ها می شود. این دستگاه قادر است سخت ترین سنگ ها را خرد و متلاشی سازد. برای شروع کار ابتدا در داخل سنگ یا بتن سوراخی به ارتفاع تقریبی 50 سانتی متر حفر می کنیم. سپس گوه های جک دستگاه را به منظور حصول اطمینان از عدم لرزش و لغزش احتمالی تنظیم می کنیم. با روشن شدن دستگاه ظرف چند ثانیه نیروی هیدرولیکی پر قدرتی به سنگ و بتن وارد شده و آن را دونیم می کند. دستگاه تخریب اسپیلتر قادر است در سطوح شیبدار و در زاویه های مختلف کار کند. از قابلیت های دیگر این دستگاه می توان به امکان استفاده از آن در عمق آب اشاره کرد.

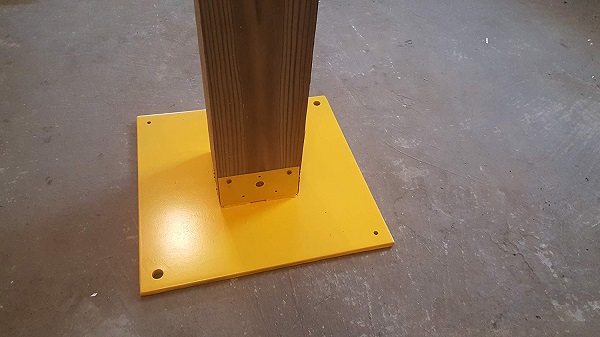

بیس پلیت
بیس پلیت یک المان فولادی است بر روی فونداسیون نصب شده و ستون ها بر روی آن قرار می گیرند. بیس پلیت پس از بتن ریزی فونداسیون بر روی بولت هایی که از قبل درون بتن جای گذاری شده اند و یا بعد از بتن ریزی درون فونداسیون کاشته می شوند نصب می گردد.
بیس پلیت یا صفحه ستون چیست
بیس پلیت یک ورق فولادی است که به عنوان المان واسط در سازه های فولادی به کار می رود و وظیفه انتقال بار از ستون به فونداسیون را دارد. از آن جایی که میزان تحمل تنش در فولاد و بتن متفاوت است و در صورتی که ستون فولادی مستقیما روی بتن قرار بگیرد، ستون درون بتن فرو می رود، باید از یک المان واسط استفاده شود. این المان واسط باید از فولاد و یا هر ماده ای که تحمل تنش در آن بیشتر از فولاد است باشد تا بتواند تنش انتقال پیدا کرده از ستون را تحمل نماید. از طرفی سطح آن نیز باید از سطح مقطع ستون بزرگتر باشد تا با توجه به ثابت بودن بار در ستون و بیس پلیت و با توجه به رابطه = تنش با افزایش سطح تحمل کننده نیرو تنش کاهش یابد. میزان این تنش باید به حدی برسد که بتن فونداسیون بتواند آن را تحمل نماید.
اساسا ساز و کار بیس پلیت در سازه فولادی مشابه فونداسیون در هر سازه ای و با توجه به متریال یکسان آن با ستون بسیار شبیه فونداسیون سازه های بتنی است. همان طور که در سازه بتنی جنس ستون ها و فونداسیون مشابه هم است ولی ستون مستقیما روی خاک قرار نمی گیرد و تنش های آن ابتدا توسط یک عضو واسط به نام فونداسیون تعدیل می شود، در سازه های فولادی نیز فولاد مستقیما روی بتن قرار نمی گیرد و تنش های آن ابتدا در المانی فولادی کاهش می یابد تا فونداسیون بتواند آن را تحمل نماید.

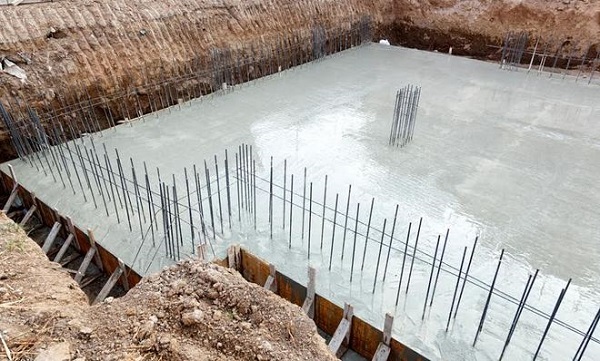

مقاوم سازی و کاشت میلگرد و روش های مقاوم سازی
برای افزایش مقاومت سازه های بتنی، باید آنها را به نوعی مقاوم سازی کرد. یکی از روشهای جدید و مناسب برای مقاوم کردن سازه های بتنی، کاشت میلگرد است.
مقاوم سازی سازه بتنی چه مزایایی دارد؟
با روش مقاوم سازی سازه بتنی، تحمل ساختمان در برابر بارها و نیروها بیشتر می شود و مقاومت بیشتری از خود نشان می دهد. با مقاوم سازی سازه، می توان ماندگاری و دوام سازه را چندبرابر کرد.
چگونه می توان یک سازه بتنی را مقاوم سازی کرد؟
برای مقاوم سازی سازه بتنی، دو روش وجود دارد:
روش اول برای تقویت سازه بتنی این است که مقداری از سازه بتنی تخریب شود تا قسمتی از میلگرد آن بیرون آورده شود. آن قسمت از میلگرد به میلگرد جدید وصل می شود و به این طریق، مقاوم تر می شود. در این روش، تخریب بتن با لرزه و ضربه همراه است و به همین دلیل بتن را ضعیف می کند. مقاوم سازی سازه بتنی با تخریب، مدتی است که توسط مهندسان عمران استفاده نمی شود.
روش بعدی این است که سازه بتنی سوراخ شود و میلگرد به کمک چسب بتن، در داخل بتن کاشته شود. چسب کاشت میلگرد، مقاومت بالایی دارد و در اثر شرایط محیطی نظیر رطوبت، گرمای شدید و... از بین نمی رود. در نتیجه، این روش را می توان روش مناسبی برای مقاوم سازی ساختمانهای بتنی دانست.

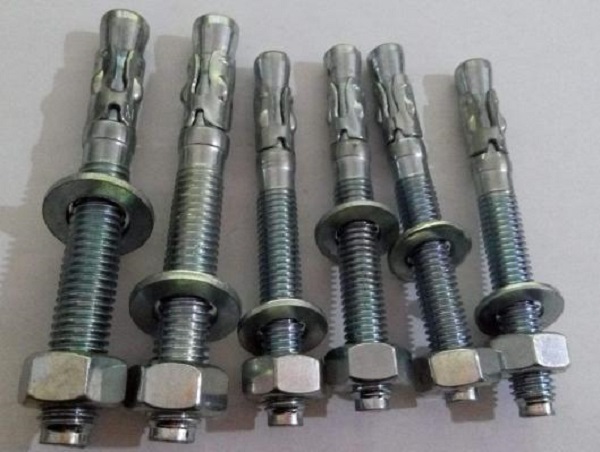

رول بولت چیست؟
مهم ترین وسیله در کاشت بولت مکانیکی، رول بولت است. رول بولت وسیله ای فلزی است که معمولا از آلیاژ آهن ساخته می شود. سطح رول بولت با روکش های مختلف مانند روی، گالوانیزه سرد و گالوانیزه گرم پوشیده می شود. این ابزار، یک پیچ Screw دارد و سر آن مخروطی شکل است. همچنین یک عدد غلاف استوانه ای شکل چاک دار دارد. در انتهای رول بولت نیز یک عدد مهره و یک عدد واشر را ملاحظه خواهید کرد. در روش کاشت بولت مکانیکی، نیازی به ایجاد سوراخ با عمق زیاد برای کاشت رول بولت در سازه نیست. رول بولت که به انکر مکانیکی نیز معروف است، با ایجاد نیروی اصطکاکی یا انبساطی درون مصلح پایه مانند آجر، سنگ و بتن باعث اتصال صفحه پلیت با سطح مصالح پایه می شود.
روش استفاده از رول بولت برای کاشت بولت مکانیکی چیست؟
در روش کاشت مکانیکی بولت، ابتدا سطح موردنظر غبارزدایی شده تا آلودگی ها و گردوغبار از سطح موردنظر پاک شوند و سپس آن قسمت از سازه سوراخ می شود. سطح موردنظر می تواند بتن، سنگ و آجر باشد. سپس رول بولت داخل سوراخ ایجاد شده می شود و تا خط روی رول بولت در سوراخ داخل می شود. برای هدایت رول بولت در بتن یا آجر، از چکش های مخصوص استفاده می شود تا با کمک ضربه های چکش، رول بولت وارد سوراخ شود. بعد از این کار، مهره به کمک آچار سفت خواهد شد که با این کار، انتهای سر مخروطی رول بولت به سمت بیرون کشیده می شود و قسمت استوانه ای چاکدار را باز می کند. به همین صورت است که رول بولت درون بتن و آجر به حالت انبساطی اصطکاکی محکم می شود.
در روش کاشت بولت مکانیکی، عمق سوراخکاری باید به دقت تعیین شود؛ زیرا نیروی زیادی به سازه وارد می کند و باید با نهایت دقت و محاسبات دقیق انجام شود.
